绿舟天然真石漆并不是单一的一种产品，而是一个完整的产品系统，配套产品包括腻子、底漆、面漆、主材，因此，系统就是用系统的方法去做，才能最大化的保证真石漆的质量，今天，绿舟技术部与您分享下这些小小心得。

一、遇水发白 抗水性差

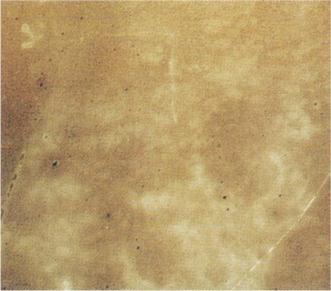

现象及主要原因：一些真石漆经过雨水冲刷和浸泡后会明显发白，天气晴朗后又恢复原来的状态，这是真石漆抗水性差的直接表现。

原因一：乳液品质较低

低档或低价位乳液为了增加乳液的稳定性，往往会加入过量的表面活性剂，这些表面活性剂会大大降低乳液本身的耐水性。

原因二：乳液用量过低

高品质的乳液价格较高，厂家为了节约成本，只添加少量的比例乳液，从而使得真石漆干燥后漆膜疏松、不够致密，漆膜吸水率比较大，黏结强度也相应降低，一旦遇到长时间的阴雨天气，雨水就会渗透到漆膜里，导致真石漆发白。

原因三：增稠剂过量

厂家在制造真石漆时，往往会加入大量的羧甲基纤维素、羟乙基纤维素等作为增稠剂，这些物质都属于水溶性或亲水性，涂料成膜后留在涂层中，大大降低涂层的耐水性能。

解决方法：

1、选择优质乳液  要求厂家选用耐水性非常优良的高分子丙烯酸聚合物作为成膜物质，从源头上提高真石漆的耐水性。

2、增加乳液比例

要求厂家增加乳液的比例含量，对真石漆乳液的添加量做大量的对比试验，确保真石漆施工后得到一个致密完整的漆膜，阻挡雨水的侵袭。

3、调整亲水物质配比

为保证产品的稳定性和施工性，添加纤维素等亲水物质是必需的，关键是找到一个精确的平衡点，这就需要要求厂家通过大量反复的试验，研究纤维素等亲水性物质的合理配比。既保证产品的效果，又能将对耐水性的影响降到最低。

二、喷涂飞溅 浪费严重

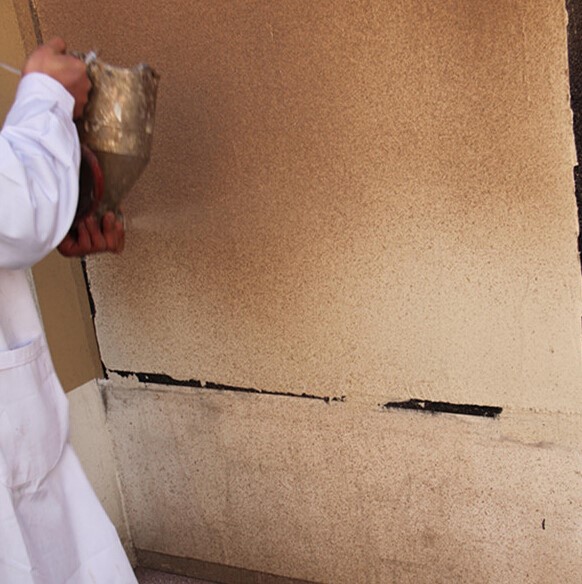

现象及主要原因：有些真石漆在进行喷涂时会掉砂，甚至会四处飞溅，严重时可浪费1/3左右。

原因一：碎石级配不当

真石漆中天然碎石颗粒不能采用均匀大小的颗粒，必需采用大小不同的颗粒混合搭配，如果采用均匀颗粒或颗粒搭配不合理，均会造成喷涂飞溅。

原因二：施工操作不当

可能是喷枪口径太大、喷枪压力选择不当等因素也会造成飞溅。

原因三：涂料稠度不当

涂料稠度调制不当也会造成喷涂时掉砂和飞溅，严重浪费材料。

解决方法：

1、调整碎石级配

通过施工现场观察发现，过多使用粒径小的天然碎石会使漆膜表面质感偏低;过度使用粒径大的碎石，则容易造成飞溅和掉砂，只有按一定级数配比，才能达到均匀统一。

2、调整施工操作

如果是喷枪原因，则需要调整喷枪口径和压力。

3、调整涂料稠度

如果是涂料稠度造成原因，则需要调整稠度。

  三：真石漆发花

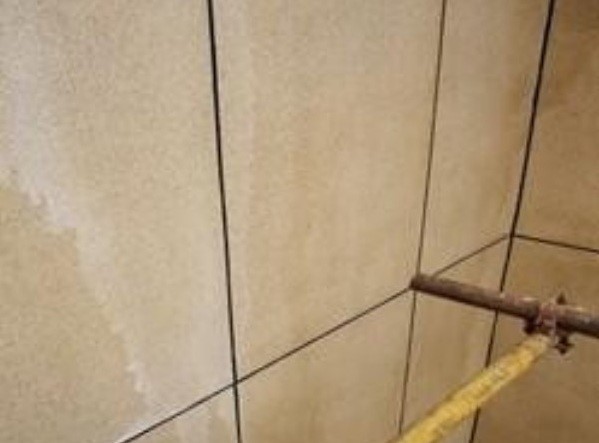

现象及主要原因：

原因一：基层酸碱度的影响，酸碱度大于9，就会导致发花现象。

原因二：施工过程中薄厚不均匀容易出现发花，此外真石漆喷涂用量过少、漆膜太薄也会造成发花现象。

原因三：真石漆生产过程中，纤维素比例过高，是发花的直接原因。

解决方法：

  1、严格控制基层酸碱度，使用抗碱封闭底漆做封底处理，防止碱性物质析出。

2、严格执行正常施工用量，不偷工减料，正常的真石漆理论涂布量为3.0--4.5kg/平米左右

3、按合理比例控制作为增稠剂的纤维素含量。

  四、真石漆黄变

真石漆黄变简单来讲就是颜色发黄，影响美观。

现象及主要原因：生产商采用了较差的丙烯酸乳液作为粘结剂，乳液经过太阳紫外线照射会发生分解，析出有色物质，最终造成黄变现象。

解决方法

要求厂家选用优质乳液作为粘结剂，提高产品品质。

五、漆膜过软

现象及主要原因：合格的真石漆漆膜会很硬，用指甲无法扣动。漆膜太软主要是由于乳液选择不当或含量较低，造成漆膜成膜时的涂层不够紧密。

解决方法：生产真石漆时，要求厂家不能选用与制造乳胶漆相同的乳液，应选择粘结力较高、成膜温度更低的复合溶液。

谢谢大家指导，因为篇幅的原因，这里就不累叙了，下期再见到，请大家继续观注。
