普通水泥砂浆自身易产生各种收缩变形，并且存在强度增长周期短、体积收缩周期长的矛盾，在约束条件下，
当体积收缩形成的拉应力超过水泥砂浆的抗拉强度时，就会出现裂缝。处于保温层保护下的主体结构受温度变形影响较小，

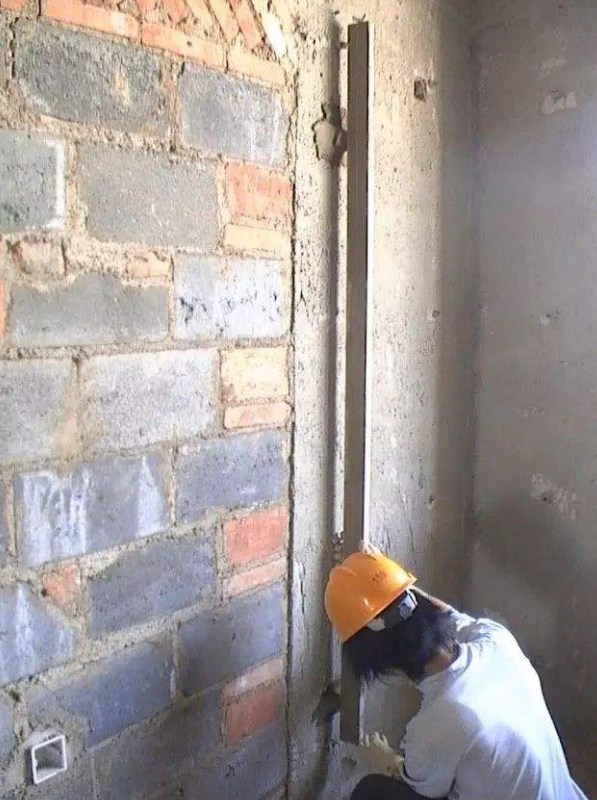

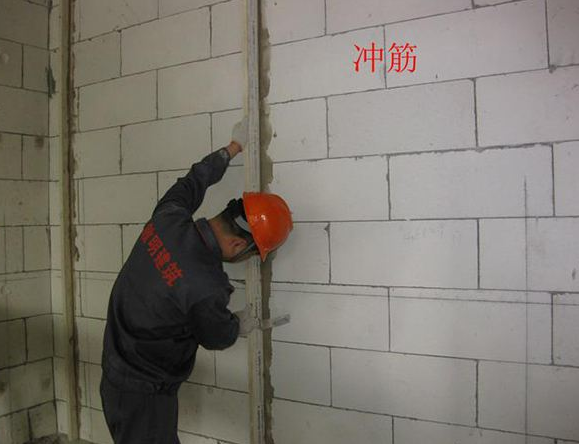

而20~30mm的找平砂浆处于热阻很大的聚苯板的外侧，因受环境温度影响而产生较大变形。
聚苯板两侧的水泥材质受环境温差影响而产生较大相对变形差，引起开裂。另外由于保温隔热板平整度很难控制，
会造成找平抹灰厚度的不均，造成局部收缩和温差应力不均从而引起裂缝。

    不完全外保温

    不完全外保温引起的裂缝也会使保温砂浆开裂。在外墙保温中，我们经常注重整体墙面的保温，
然而却忽略了女儿墙、雨篷、老虎窗、凸窗、外阳台等部位的保温，而使此部分出现开裂或者降低使用寿命。
在保温层与其他材料的材质变换处，因为保温层与其他材料的材质的密度相差过大，
这就决定了材质间的弹性模量和线性膨胀系数也不相同，在温度应力作用下的变形也不同，极容易在这些部位产生面层的裂缝。
同时还应该考虑防水处理，防止水分侵入到保温体系内，避免因冻涨作用而导致体系的破坏，影响体系的正常使用寿命和体系的耐久性。

    不合理配筋

    配筋不合理引起的裂缝也会引起保温砂浆的开裂。钢丝网架在在水泥砂浆中的位置相当于单面配筋方式，
且靠近保温隔热层。在正负风压、热胀冷缩、干缩湿涨及地政等作用都是双向或多向。
该种方式的配筋对靠近外墙饰面应力的分散作用很有限，起不到应有的抗裂作用。
四角钢网配筋对抵抗和分散与钢丝网网丝同向的应力具有良好的效果，但在网孔对角线方向无筋，
因此对抵抗和分散网孔对角线方向的应力左用有限。从而易产生沿四角网对角线方向的裂缝，另外，
四角钢网的十字交叉处水泥砂浆不易完全充分握裹，使水泥砂浆与钢网不能成为共同受力。
