外墙保温板怎么选，绿舟砂浆告诉您

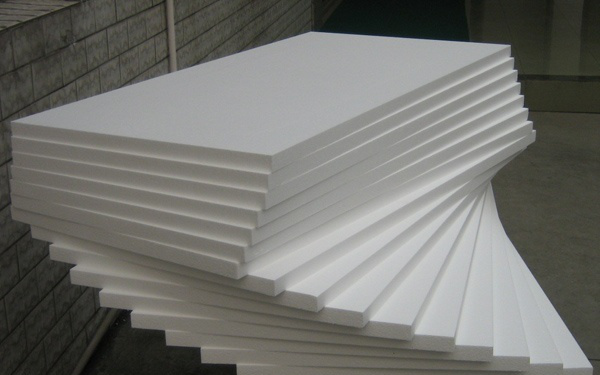

现在施工的建筑中，保温板的使用以挤密苯板、聚苯板、聚苯颗粒保温材料为主。挤密苯板具有密度大、导热系数小等优点，它的导热系数为 0.029W/m.K，而抗裂砂浆的导热系数为0.93W/m.K），两种材料的导热系数相差32倍，而聚苯板的导热系数为0.042W/m.K，同抗裂 砂浆相差22倍，因此挤密苯板与聚苯板相比，抗裂能力弱于聚苯板。聚苯颗粒为主要原料的保温隔热材料由胶粉料和胶粉聚苯颗粒做成，胶粉材料作为聚苯颗粒的黏结材料一般采用熟石灰粉-粉煤灰-硅粉-水泥为主要成分的无机胶凝体系，该类材料的导热系数一般为0.06W/m.K，与抗裂砂浆相比相差16倍。该种材料与挤密苯板和聚苯板相比，导热系数要小得多，因而能够缓解热量在抗裂层的积聚，使体系受温度骤然变化产生的热负荷和应力得到较快释放，提高抗裂的耐久性。

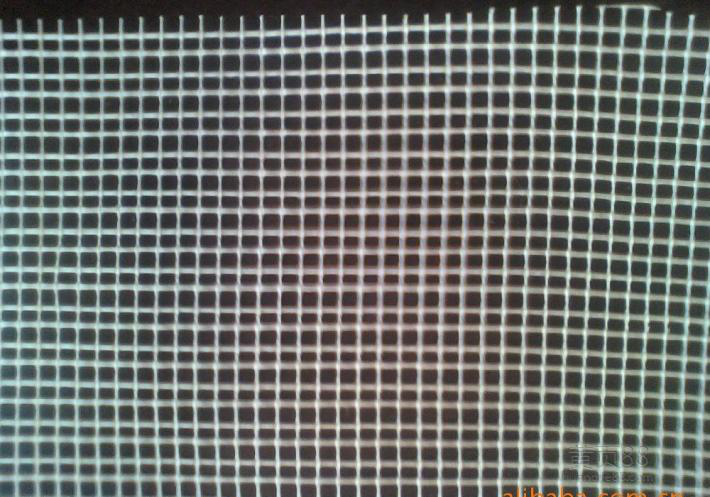

增强网的选择玻纤网格布作为抗裂保护层的关键增强材料在外墙外保温技术中的应用得以快速发展，一方面它能有效地增加保护层的拉伸强度，另一方面由于能有效分 散应力，将原本可以产生的裂缝分散成许多较细裂缝，从而形成抗裂作用。由于保温层的外保护开裂砂浆为碱性，玻纤网格布的长期耐碱性对抗裂缝就具有了决定性 的意义。从耐久性上分析，高耐碱纤维网格布要比无碱网格布和中碱网格布的耐久性好得多，至少能够满足25年的使用要求，因此，在增强网的选择上，建议使用 高耐碱的网格布。

    保护层材料的选择由于水泥砂浆的强度高、收缩大、柔韧性变形不够，直接作用在保温层外面，耐候性差，而引起开裂。为解决这一问题，必须采用专用的绿舟抗裂砂浆并辅以合理的增强网，并在砂浆中加入适量的纤维，抗裂砂浆的压折比小于3。如外饰面为面砖，在水泥抗裂砂浆中也可以加入钢丝网片，钢丝网片孔距不宜过小，也不宜过到，面砖的短边应至少覆盖在两个以上网孔上，钢丝网应采用防腐好的热镀锌钢丝网。

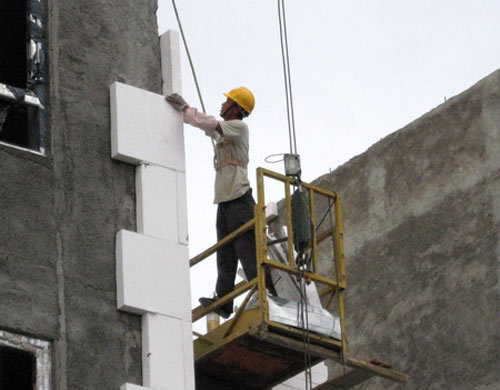

无空腔构造提高体系的稳定性在采用聚苯板作外保温的设计中，保温层主要承受的是重力和风压，由于聚苯板强度的限制，使保温层开裂，甚至脱落。为了提高保温板的强度，应尽可能提高黏结面积，采用无空腔构造，以满足抗风压破坏的要求。

建筑外墙外保温是近年来新兴的施工方法，由于内保温、混合保温等方法在设计中的缺陷，建议采用外保温，并按照逐层渐变、柔性释放应力的原则，选择材料及施工 方法，以达到保温、抗裂的目的。由于外墙外保温体系是一个有机的整体，组成的各相关层协同作用不仅要求柔性渐变，而且应有一定的相容性、协同性，形成一个 复合整体。

详情了解绿舟砂浆官网：www.lsz999.com

 保温板_保温板粘结剂
