一、石膏基自流平反应机理

硬化过程：石膏基自流平的硬化过程（强度产生的过程），是半水石膏不断地与水结合形成结晶，但石膏中所含成分较为复杂，且各成分反应速率不同，在水分丧失较快的情况下，其中的无水项较多时，反应较快不稳定，因此容易产生开裂问题。

石膏基自流平在应用时，应着重关注现场界面剂封闭情况、通风情况及空气相对湿度情况，避免干燥速度过快而产生开裂问题。

快干问题导致的裂缝容易出现在门口、墙角、气孔等干燥速度过快的区域，请特别留意。

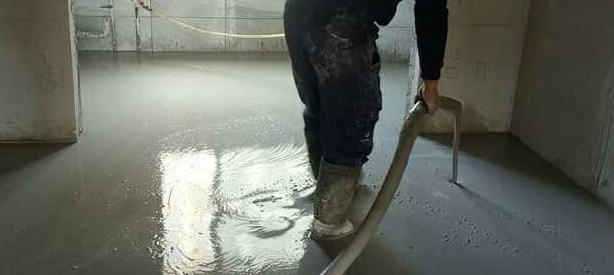

二、石膏基自流平现场应用注意事项

1.温度逐渐回升，石膏基自流平出货时应提醒客户关注现场环境，避免快干情况产生。

2.界面剂必须封闭到位，避免基层吸收自流平中的水分，进一步加快自流平失水速度，尤其是起砂基层。

3.夏季石膏基自流平施工时必须关闭门窗，防止对流风吹拂自流平表面造成快干，尤其是高层建筑，风力较大。

4.石膏基自流平快干造成的开裂，特征为细、短、弯曲，在基层强度正常的情况下不会发展成贯穿缝、不会空鼓，后期也不会再扩大，检查后打磨即可铺板。
