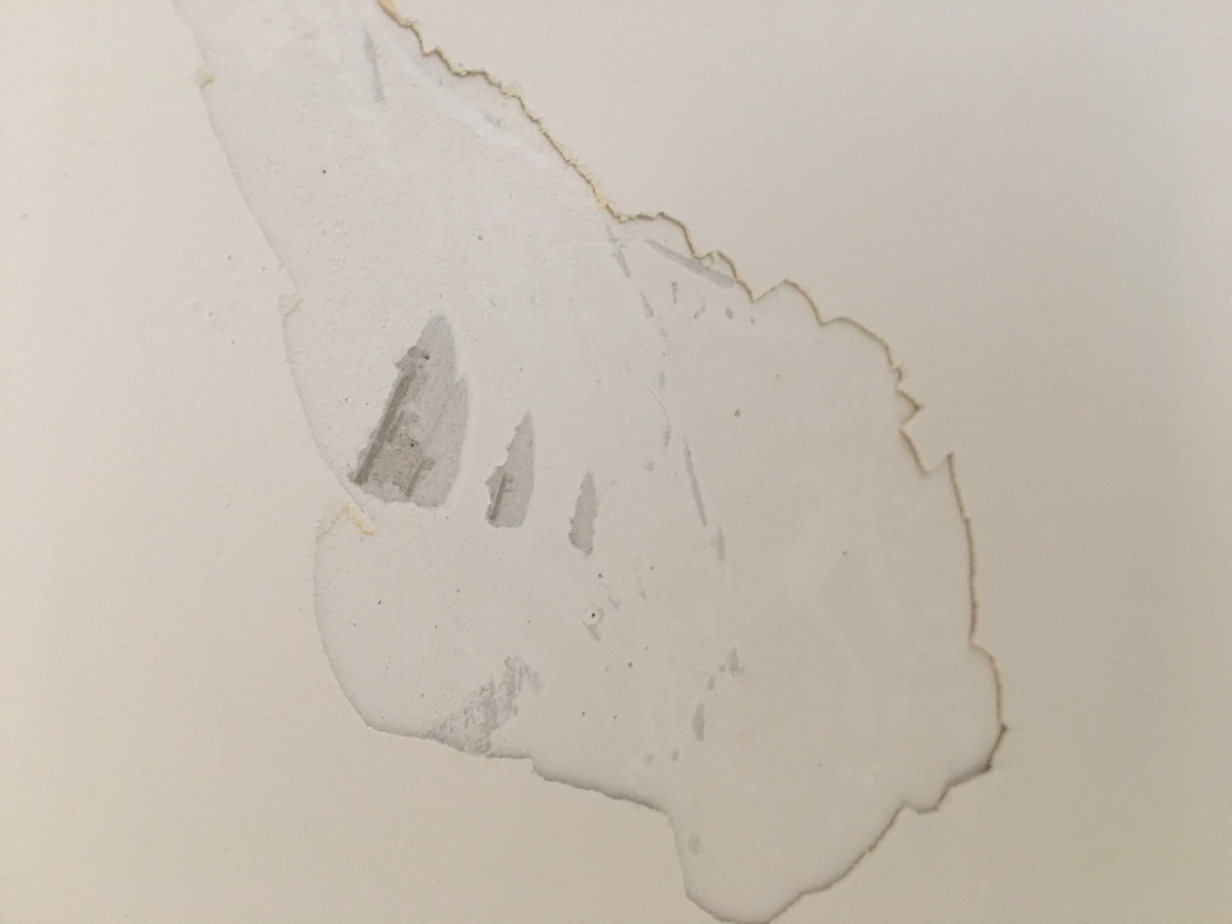

电话了解，工地交房本身为批刮过腻子的墙面，批刮前，做了一遍墙固，之后批刮中性墙衬，然后出现了空鼓开裂脱层现象，是中性墙衬和墙固之间脱落，经过仔细观察，脱层处基层颜色为白，疏松且用手轻搓掉粉严重。

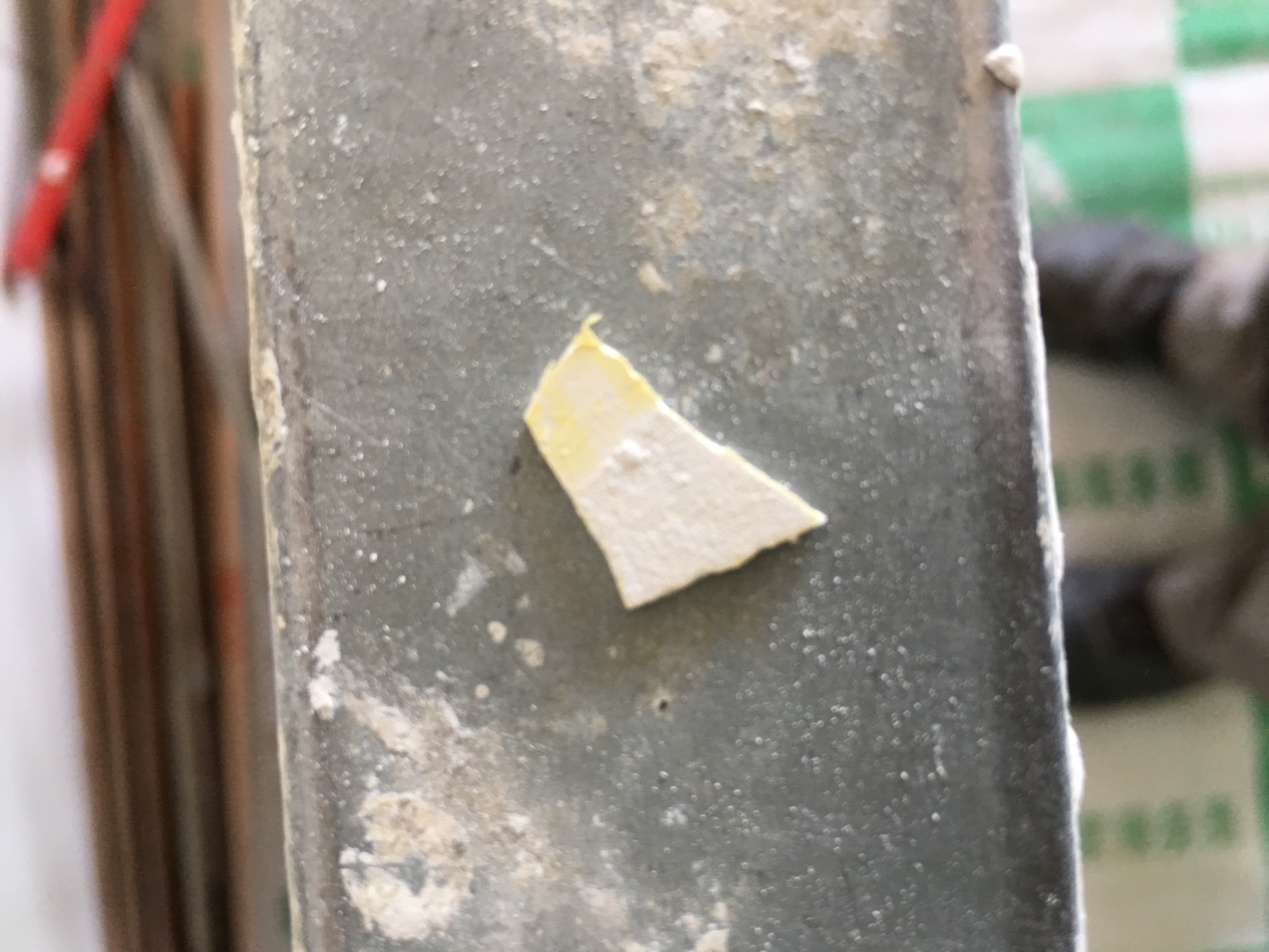

    顺着脱层处边缘用小刀翘开，取一小片脱落层，脱落层处颜色白色，用小刀轻刮，刮开后，露出的是黄色墙固层，由此可以看出，脱落是从墙固层里面的基层腻子开始，并不是工长所说的中性墙衬和墙固之间脱落。

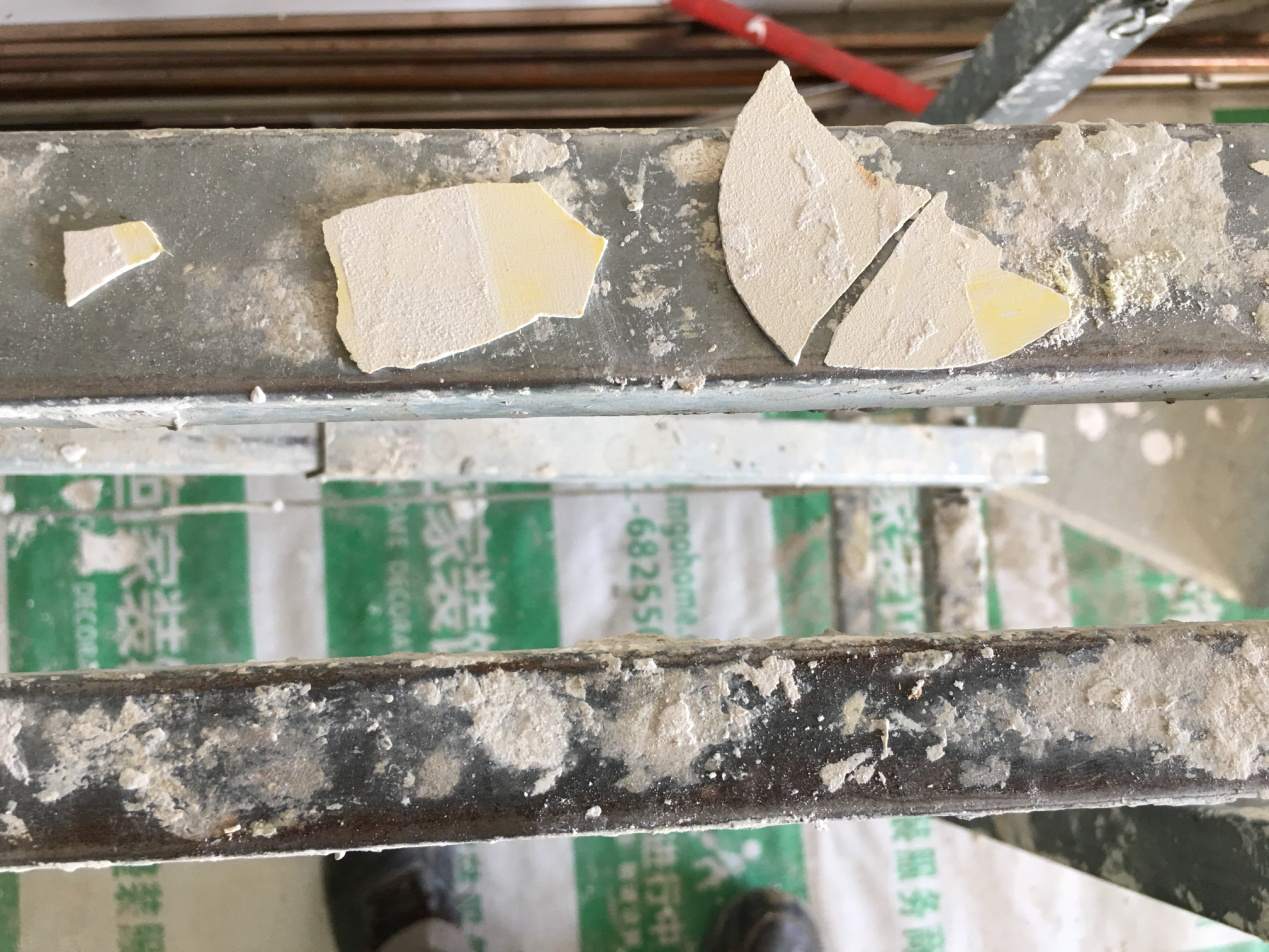

    此为第一脱落处的现象，为了数据的准确性，以严谨态度，又在其它不同的位置，以同样的方式取下第二脱落处和第三脱落处的脱落层，同样用小刀轻刮开，也同样的全部显露出了黄色的墙固层。通过三次取样测试的结论证明，脱落是基层疏松造成的原因。

    以上三处地方，都是工长翘开过的墙面，如果工长没有翘开过的墙面结果会不会不一样呢？再一次，以严谨态度，重新找到一处开裂点（已空鼓）。

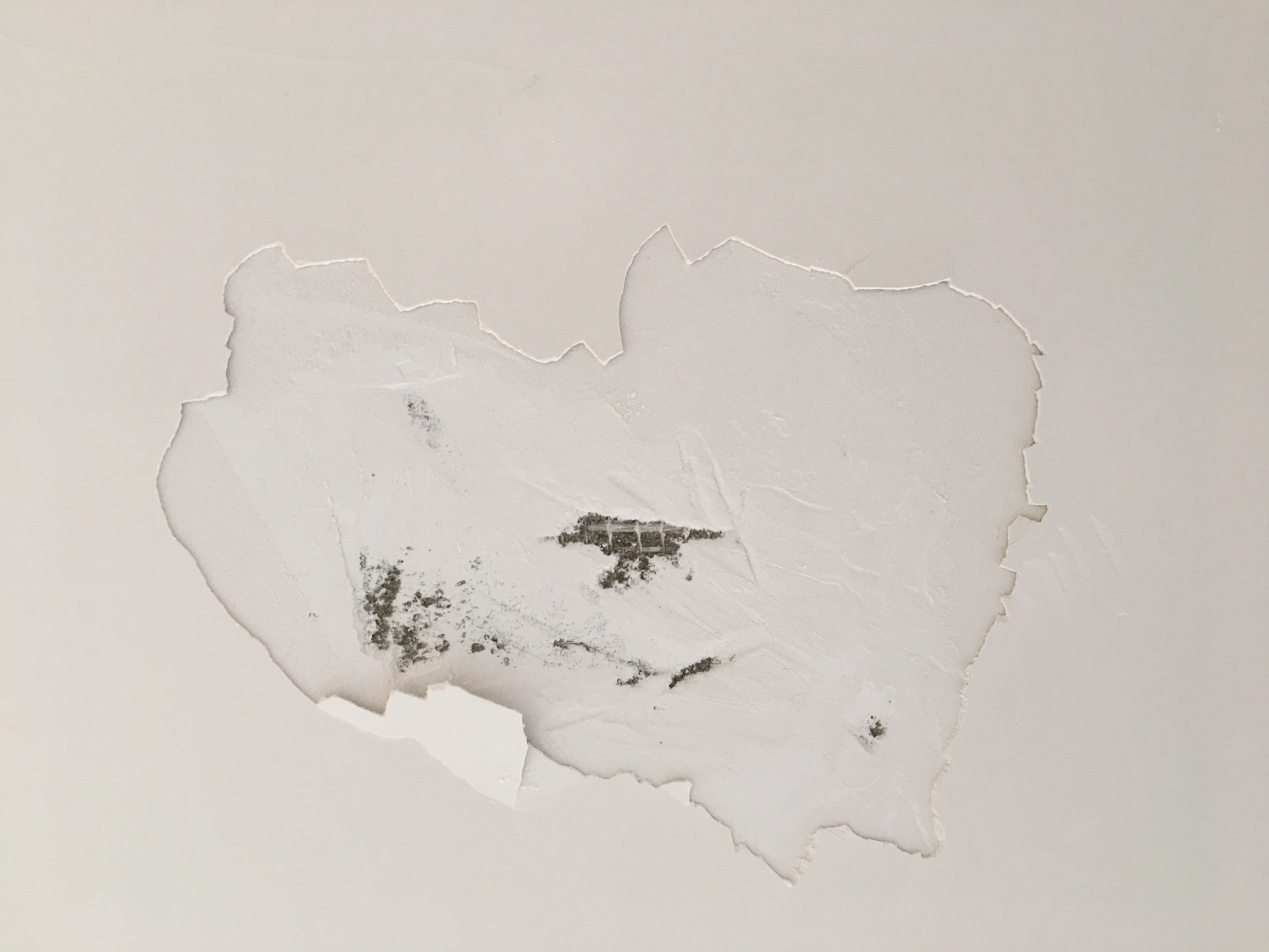

  用小刀翘开后，露出了灰色的底层，经手搓、指甲划测试，证实灰色底层为现浇墙，此处脱落层底色为灰，经小刀刮开灰色底层后可见白色腻子层，再继续刮开白色腻子层，才是黄色墙固层。

    经过4次的反复对比，结果都是一样：脱落由基层疏松造成。基层太过疏松，且因厚度原因，墙固不可能完全渗透到基层中，只能在表层处形成坚固层，而疏松层依然存在，这就导致中性墙衬批刮后，疏松层无法承受墙衬干燥过程中产生的应力导致空鼓开裂。所以，太过疏松的基层是一定要铲掉重做的。

====联系我们====

免费热线：

公司官网：www.lsz999.com

业务联系电话：13759595099
