收藏绿舟站点地图欢迎来到绿舟砂浆网站首页!

云南昆明绿饰舟建材有限公司

干粉砂浆10年行业经验云南自动化干粉砂浆生产企业

全国服务咨询热线400-0871-439
当前位置:首页 » 施工工艺 » 抗裂砂浆墙面反碱该如何处理

抗裂砂浆墙面反碱该如何处理

文章出处:绿舟砂浆责任编辑:曹明峰查看手机网址
扫一扫!抗裂砂浆墙面反碱该如何处理扫一扫!
人气:-发表时间:2021-10-25【

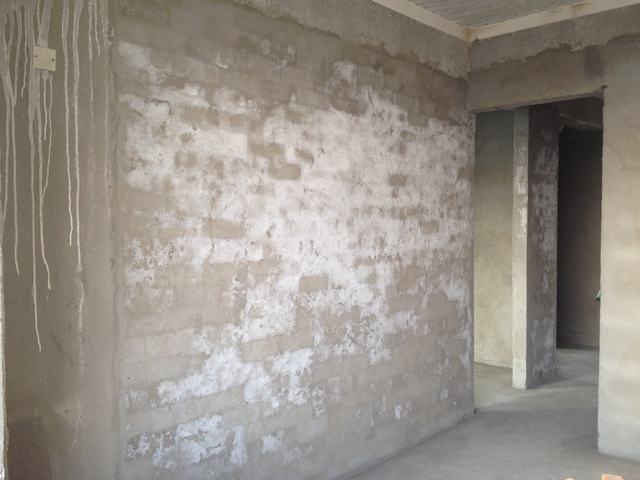

返碱的机理:碱性离子通过水份带出表面与钠、钙等离子在表面结晶和生成盐分并结晶形成白色粉末。


  引起返碱的因素:

  ①硅酸盐水泥水化过程中,C3S和C2S水化生成C-S-H凝胶的同时,形成了大量的Ca(OH)2,Ca(OH)2除有一部分用以维持液相的碱度外,其它大多以晶体形态存在于水泥石中。Ca(OH)2是一种极易溶解的物质,在水泥基材料凝结硬化早期,其中的自由水会逐渐沿着内部毛细孔向外迁移,以补偿表面被蒸发掉的水分,在这一过程中,必然会将溶于其中的Ca(OH)2带出,当到达材料表面后,Ca(OH)2还会与空气中的CO2和水分发生化学反应生成不溶于水的白色沉淀CaCO3,附着在材料表面,这就是常见的表面泛白现象。这是最基本的一个因素,其他很多因素的本质和该条基本相同.

  ②赶工期(常见于冬春季),使用Na2SO4、CaCl2或以它们为主的复合产品作为早强剂,增加了水泥基材料的可溶性物质。

  ③材料自身内部存在一定量的碱是先决条件,产生的原因水泥基材料属于多孔材料, 内部存在有大量尺寸不同的毛细孔, 成为可溶性物质在水的带动下从内部迁移出表面的通道。

  ④水泥基材料即使硬化后比较干燥,但在使用过程中受到雨水浸泡,当水分渗入其内部,将其内部可溶性物质带出来,在表面反应并沉淀。

  ⑤湿度较大时,空气中的CO2与水分结合形成H2CO3,渗透到基材内部与Ca(OH)2化合成Ca(HCO3)2 , Ca(HCO3)2随着表面水分蒸发被带出来,直接结晶或者再与H2CO3反应生成CaCO3。

  ⑥酸雨渗入基材内部,与基材中的碱性物质相结合并随着水分迁移到表面结晶,也会引起泛白。

  返碱析出结晶在一定程度上可以增加基材表面的密实性,但是由于雨水循环作用,会将沉积在表面的可溶性的结晶物冲走,而基材内部由于可溶性物质的溶出,增大了孔隙率,降低了基材的抗渗性,从而会使盐、碱的析出作用加剧。

  减轻返碱的措施:

  ①没有根治的办法,只能尽可能降低其发生的几率,控制干粉砂浆搅拌过程的加水量。施工时地坪材料不能泌水、完全干燥前表面不能与水接触;填缝剂施工过程务必在海绵擦拭后使表面水分尽快挥发,或使用不要太湿润的海绵。

  ②尽量使用低碱水泥和外加剂。

  ③优化配合比,增加水泥基材料密实度,减小毛细孔。例如使用其它熟料、填料替代部分水泥。

  ④使用返碱抑制剂。如ELOTEX ERA-100,但经过使用不能完全改变这个情况,只能在某种程度上减轻返碱的情况,约100元/kg,掺量每吨约2.5kg,若掺量太高成本过高。

  ⑤避免在干燥、刮风、低温环境条件下施工。

  ⑥硅酸盐水泥与高强硫铝酸盐水泥复合使用有一定效果。原理如下:

  Ⅰ、硫铝酸盐水泥的2CaO•SiO2水化后生成的Ca(0H)2会与其它水化产物发生二次反应,形成新的化合物。3Ca(OH) 2+Al2O3•3H2O+3(CaSO4•2 H2O)+20 H2O→3 CaO•Al2O3•3CaSO4•32H2O。因此硫铝酸盐水泥水化产物不存在Ca(OH)2析晶。

  Ⅱ、硫铝酸盐水泥与普通硅酸盐水泥复合使用,水化过程中硫铝酸盐水泥会把普通硅酸盐水泥产生的多余的Ca(OH)2消耗掉,从根本上解决了返碱的问题。


  出现返碱后的处理方法:

  ①填缝剂出现严重返碱时,用低浓度的盐酸、草酸如5%的稀盐酸清洗,必要时用防水剂涂刷。

  ②硫酸钠起霜应采用物理法处理。


  返碱问题常现于:干粉涂料、水泥基自流平、耐磨地坪、填缝剂、瓷砖胶等干粉砂浆。
